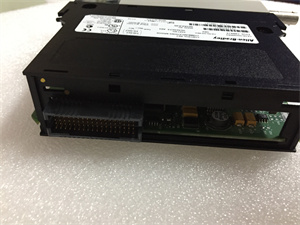

A-B 1756-CNBR

A-B 1756-CNBR是艾伦-布拉德利（Allen-Bradley）公司生产的一款通信模块，该模块属于ControlNet桥通信模块，特别

之处在于它支持冗余通信介质123。以下是对该产品的详细说明：

产品说明

A-B 1756-CNBR是一款用于在ControlNet网络内通信的接口模块。它具有两个ControlNet端口，支持单工和冗余ControlNet网络。此外，它还具备一个网络访问协议（NAP）和带屏蔽的RJ-45 8针物理接口23。

产品参数

电源：冗余1756-PA75R,1756-PB75R,1756-PSCA2；标准1756-PA72/C、1756-PA75/B、1756-PB72/C、1756-PB75/B、1756-PC75/B、1756-PH75/B2。

工作温度：32-140华氏度（0-60摄氏度）2。

外形尺寸：5.51 x 4.41 x 5.71英寸2。

通信电缆：1786-RG6四屏蔽RG6同轴电缆2。

功耗（最大）：5.5瓦2。

隔离电压：30伏连续电压2。

背板电流：24伏直流时1.7毫安；5.1伏直流时970毫安2。

产品规格

A-B 1756-CNBR模块具有两个控制网络BNC端口和一个控制网络RJ45端口，支持5Mbps的通信速率和40-48个ControlNet逻辑连接1。

系列与特征

A-B 1756-CNBR是艾伦-布拉德利ControlNet系列的一部分，具有冗余通信能力，这意味着在分路器或中继线路断开连接时，它可以防止通信丢失1。此外，该模块还具有高性能的处理能力、可编程性，并可以支持多种通信接口4。

作用与用途

A-B 1756-CNBR的主要作用是桥接ControlNet链路，传输消息到其他网络上的设备，并监视和控制远离ControlLogix处理器的远程输入输出模块5。它用于构建工业自动化系统，特别是在需要冗余通信以提高可靠性和稳定性的应用中1。
